| 技術參數 | ||
| 測量原理 | 非分光紅外吸收（NDIR） | 非分光紫外吸收（NDUV） |
| 測量氣體 | CO, CO2, CH4, N2O, CF4, SF6其他氣體可定制 | SO2, NO, NO2, H2S其他氣體可定制 |
| 測量范圍 | 0-50ppm到0-100%Vol | 0-100ppm到0-10000ppm |
| 測量精度 | < ±2%FS | |
| 重復性 | < ±1%FS | |
| 零點漂移 | < ±0.5%FS | |
| 最低檢測限 | < ±0.5%FS | |
| 預熱時間 | 2分鐘(建議30分鐘以上) | |
| 響應時間(T90) | 5 ~ 30S | |
| 流量要求 | 0~750ml/min(出廠校準默認300ml/min) | |
| 零點校準 | 外部按鈕或RS232指令校準 | |
| 工作電壓 | 18~30VDC(RS232通訊) ; 22~30VDC(4-20ma輸出) | |
| 功率 | 小于5W | |
| 輸出信號 | RS232(標準), 4-20ma(可選) | |
| 氣管接頭 | 內4mm外6mm軟管快擰接頭 | |
| 重量 | 約350g | |
| 尺寸 | 90*130mm(PCB), 氣室長度10~250mm | |

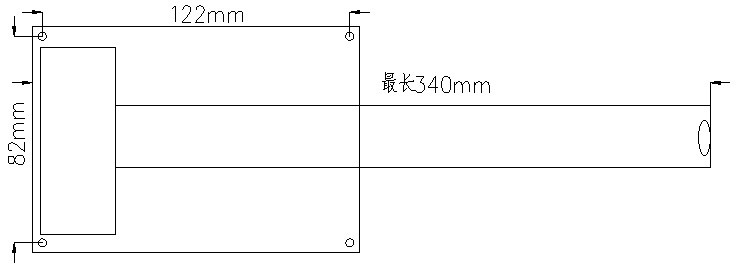

一、 安裝尺寸(接線請參照傳感器接線端子絲印)
二、 通訊協議
波特率： 115200 校驗位： 無
數據格式：LSB 數據位： 8位
| 指令構成 | |||||||
| Command | Frame index | Data0 | Data1 | Data2 | Data3 | Read/Write | Selector |
| 參考列表2 | 參考列表2 |
數據格式類型 32位浮點數： {Data 3-0} 32位整數： {Data 3-0} 16位整數： {Data3, Data2} |
讀：0x55 寫：0x7A |
0x99 | |||
|
功能描述
|
功能碼
|
Flame Index
|
數據類型
|
| 所有氣體零點校準 | 0x08 | 0 | Bool |
| CH1通道量程校準 | 0x60 | 0 | 16位整數 |
| CH2通道量程校準 | 0x60 | 1 | 16位整數 |
| CH3通道量程校準 | 0x60 | 2 | 16位整數 |
| CH4通道量程校準 | 0x60 | 3 | 16位整數 |
| 讀CH1通道讀數 | 0x17 | 0 | 32位浮點數 |
| 讀CH2通道讀數 | 0x17 | 1 | 32位浮點數 |
| 讀CH3通道讀數 | 0x0F | 0 | 32位浮點數 |
| 讀CH4通道讀數 | 0x0F | 1 | 32位浮點數 |
